Inuti elektroniken

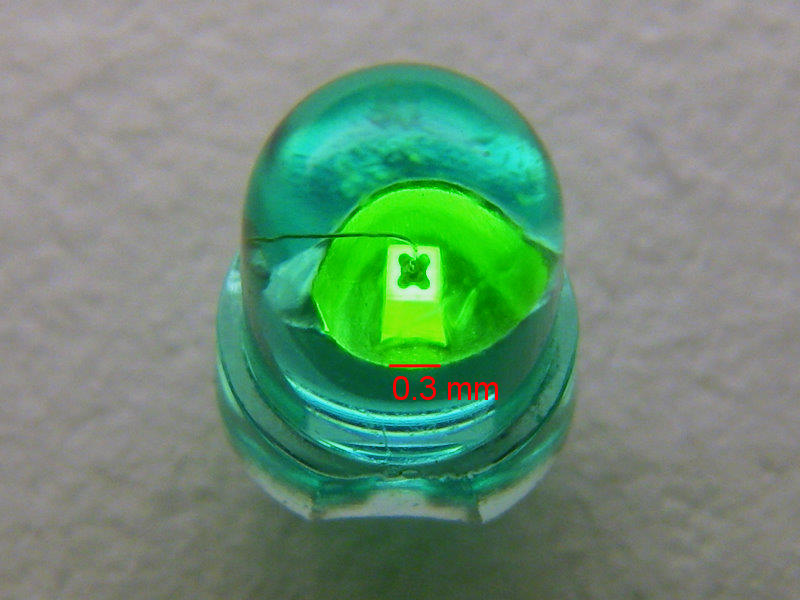

Jag har alltid varit intresserad av hur elektronik ser ut inuti. Inte bara inuti någon elektronisk apparat men även inuti dess elektroniska komponenter. Ta till exempel den gröna lysdioden som jag valde som logotyp till denna blogg:

Det är ingenting speciellt med denna LED. Den tillverkades förmodligen redan under 1980 eller 1990-talet och är ingen av dagens superstarka lysdioder. Inuti plasthuvan ser man den lilla halvledarbiten, en kub med sidor på ca 0.3 mm.

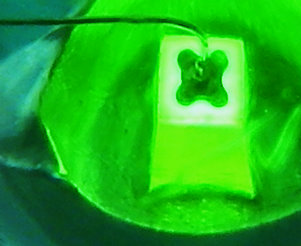

Halvledarkristallen i denna LED består av galliumfosfid. Den har dopats så att det blev den diod med en pn-övergång. Gröna fotoner med en energi på  2.23 eV var emitteras när elektroner och hål rekombinerar inuti halvledaren. Kristallen är monterad i ett litet metallskål som fungerar som reflektor för ljuset samtidigt som det är den elektriska kontakten till den negativa katoden på kristallens baksida. Den bara ca 0.03 mm tunna tråden ansluter den positiva anoden på kristallens topp.

Hur har jag tagit bilderna? Jag använde min digitala spegelreflexkamera, en Pentax K200D, med ett manuellt 50 mm objektiv och två mellanringar av 12 mm och 36 mm tjocklek. Lysdioden matades från en 3 V knappcell som gömdes under ett blad papper.
