Den hittills bästa LED-lampan? – del 2

Idag ska jag fortsätta med analysen av den nya E27 LED lampan LEDARE från IKEA. I förra inlägget tittade jag på själva lysdiodsmodulen i den här lampan, och idag ska jag beskriva dess inbyggda nätaggregat.

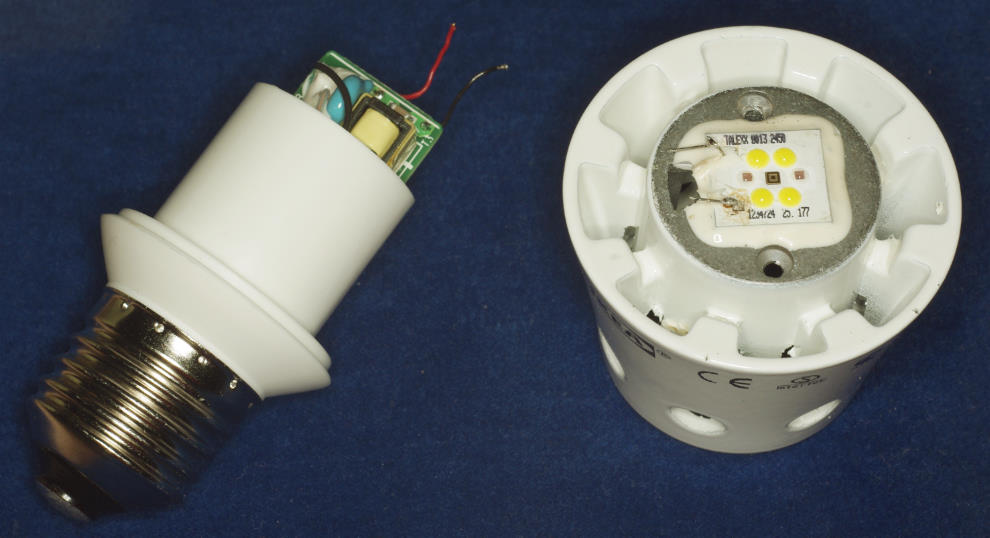

Inälvorna av E27 LED-lampan LEDARE från IKEA med dess inbyggda nätaggregat.

Själva nätaggregatet befinner sig inuti en plastcylinder som är fastskruven i det gjutna metalhöljet som samtidigt är lampans kylfläns. Det här aggregatet är den mest omfattande konstruktionen som jag hittills har sett i en lysdiods- eller lågenergilampa. Kretsen innehåller bl.a. tre spolar i kretsens PFC steg (power factor correction, faskompensering), två transformatorer, men bara en elektrolytkondensator. Det senare är ett bra tecken eftersom elektrolytkondensatorer har visat sig vara den svagaste länken i denna typ av kretsar.

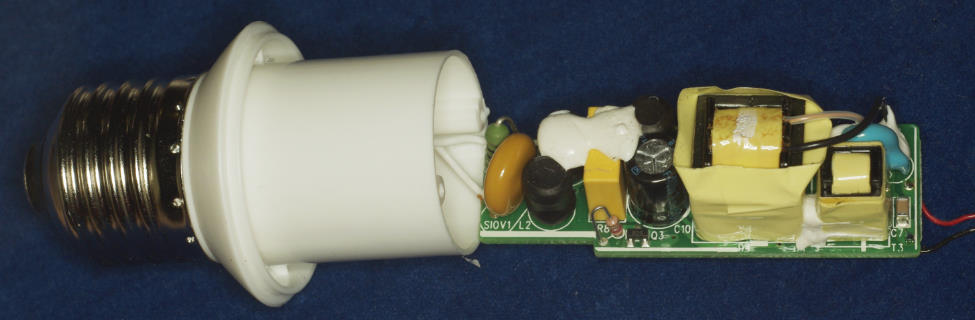

Ovansidan av nätaggregatets kretskort.

Den centrala komponenten i kretsen syns på kretskortets undersida. Det är en TPS92070 High-Efficiency Integrated Dimming LED Lighting Driver Controller från Texas Instruments. Och trots att lampan själv är märkt som icke-dimbar så skulle denna kontrolkrets vara användbar med konventionella dimmrar.

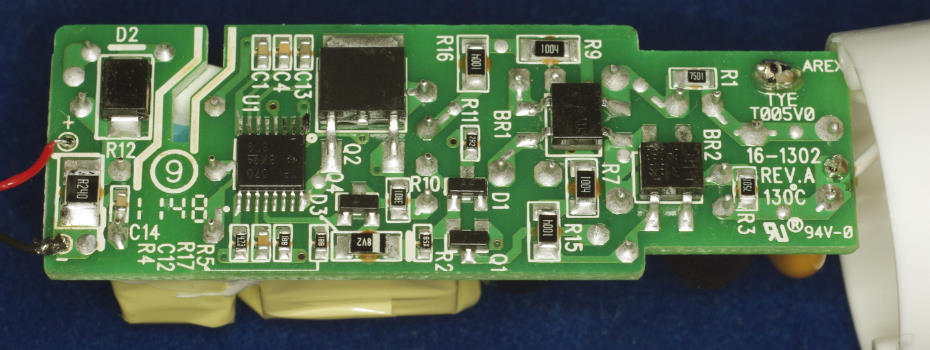

Undersida av nätaggregatets kretskort i lysdiodslampan LEDARE från IKEA. Den centrala komponenten är en TPS92070 från Texas Instruments.
